3D設計のご案内

――「図面」とは作りたい「もの」を伝えるための手段です。
図面は誰が見ても同じものが出来なければいけません。
図面を3D化することにより設計内容の伝達が容易になり、関係者誰もが設計段階で形を把握できます。
すなわち可視化できるのです。

3次元のメリット

―3次元は見える(｢目に見えるモノづくり｣が実現する)
―3次元はつなぐ（モノづくりに携わる人々が同じレベルでコミュニケーションできる）
―3次元は広がる（従来の業務の枠を超えて新しいアイディアが生まれる）

可視化のメリット

• 設計者以外にも設計内容が伝達できる
• 試作しなくともどのようなものができるかわかる
• 関係者が計画図の段階で、使い勝手を想像しやすい
• 関係者に見てもらうことで早期に構造が理解できる
• 不具合箇所の早期発見につながる
• 設計の初期段階から工場の担当者も参画しやすい

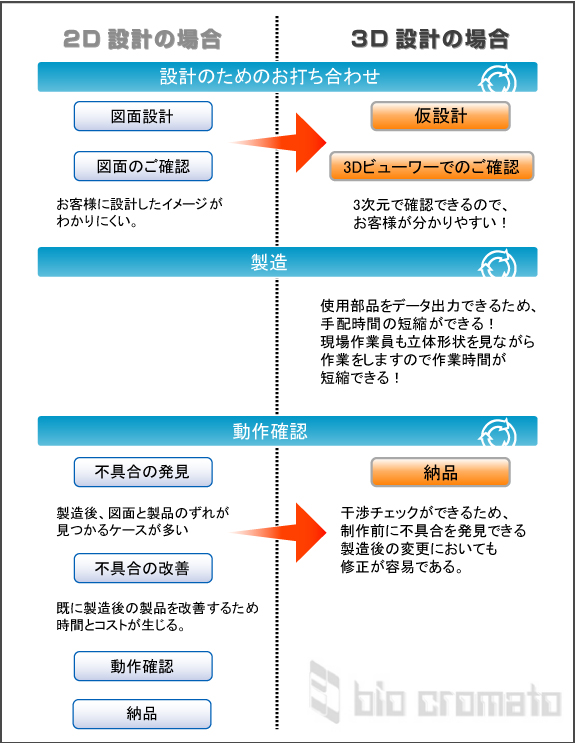

2D設計と3D設計の比較

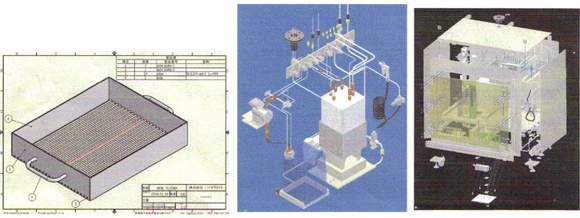

弊社の3D設計

バイオクロマトの3D設計ではAutodesk社の3D cad Autodesk Inventorを使用しています。
Autodesk Inventorではチューブ／バイブ等の設計機能に優れ、自動配管ルート作成や
干渉チェックなどの機能を有しており迅速かつ正確な設計が可能です。

3D設計によるソリューション

適格な設計はもちろんのこと、打合せの方も担当者が3Dのデータをお持ちして形をみながらのご提案をさせていただきますので、同じ情報を正確に把握しながらスムーズな打合せができ、お客様の様々なご要望にも対応が可能です。
そして3D設計・打合せによって、2Dでの設計で起こりやすい組み付け時の寸法が合わない、
干渉の有無を事前に確認できます。その結果、工数削減、コストダウンをもたらします。

お電話の場合は0466-23-8382までお気軽にお問い合わせください。
受付時間は午前9：00～午後5：30(平日のみ)です。
